品/6.jpg "KDAS")
KDAS 產 品 性 能 展 示

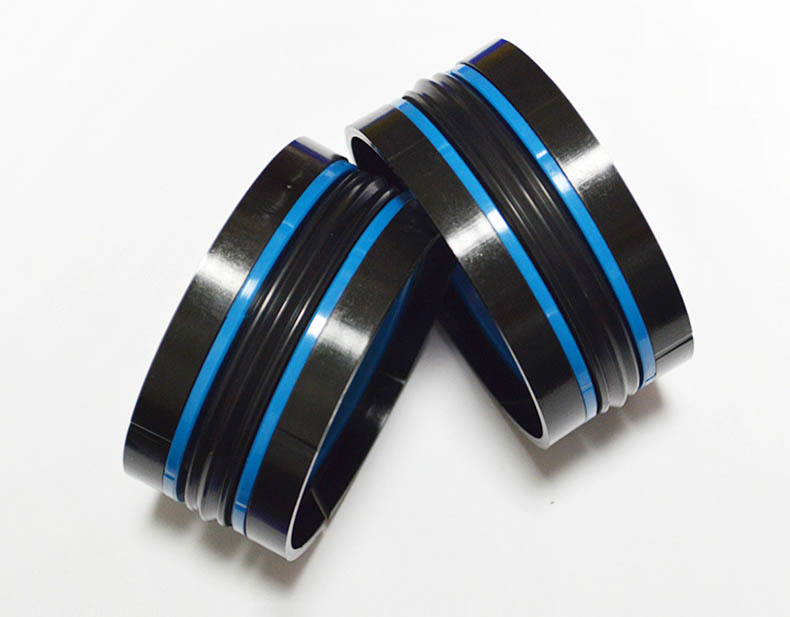

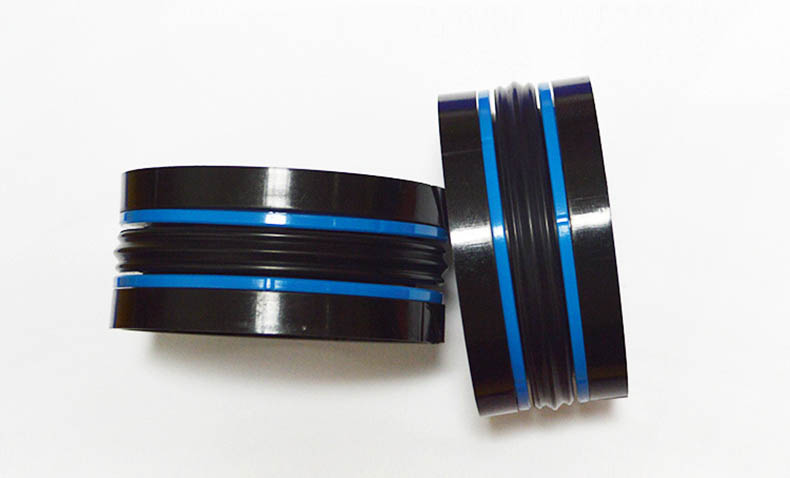

KDAS型雙作用組合孔用密封件由一個橡膠密封元件、兩個擋圈和兩個導向環組成.
一、KDAS應用范圍：
工作壓力：≤4000bar
工作溫度：-35~100℃
表面速度：≤0.5m/s
這類密封件用于工業和行走設備中的壓力機驅動油缸、支撐缸和工作油缸中的雙作用活塞上。
二、KDAS材料：
橡膠元件：邵氏硬度80的高耐磨性NBR膠料。
擋圓：高強度耐磨聚酯彈性體。
角度導向環：即使在增加溫度性況下也能耐高壓的熱塑性材料。
三、KDAS主要優點：
1.導向和密封功能是由密封件本身在極小的空間內實現的。
2.密封件安裝簡單。
3.簡單、長度短、整體活塞安裝。
4.NBR密封元件的特殊幾何形裝使得安裝時不會在溝槽中扭曲。
四、KDAS的安裝注意事項
必須去除密封件安裝區域中的銳邊和毛刺。安裝按下列順序進行：“橡膠密封件---擋圈---導向環”。應注意確保導向環和擋圈的接觸點（間隙）配置成交錯的位置

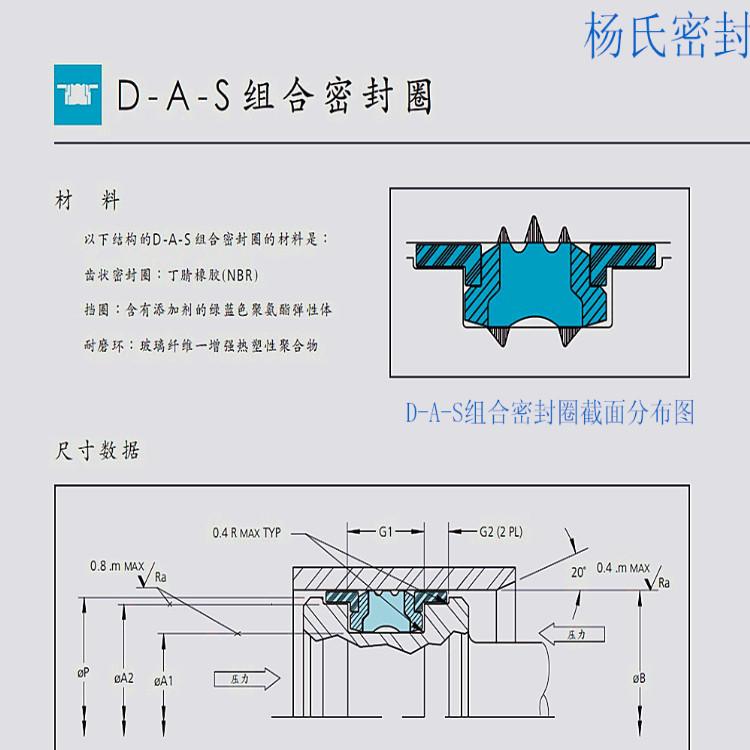

KDAS結構圖
|
規格 |
規格 |
規格 |
|
20×11×17.7 |
70×54×26.7 |
150×125×44.4 |
|
22×13×17.7 |
70×58×28.9 |
150×125/1×38.1 |
|
25×15×29.1 |
75×55×35.1 |
150×128×36.7 |
|
25×16×17.7 |
80×60×35.1 |
150×133×40.9 |
|
28×19×17.7 |
80×62×29.7 |
155×130×44.4 |
|
30×21×17.7 |
80×66×32.9 |
160×130×38.1 |
|
32×22/1×20.7 |
85×65×35.1 |
160×135×44.4 |
|
32×22×29.1 |
90×70×35.1 |
160×143×40.9 |
|
32×24×21.9 |
90×72×29.7 |
160×138×36.7 |
|
35×25/1×20.7 |
90×76×32.9 |
165×140×44.4 |
|
35×25×29.1 |
95×75×35.1 |
170×145×50.8 |
|
40×24×31.1 |
100×80×38.1 |
175×150×50.8 |
|
40×26×20.7 |
100×75×35.1 |
180×155×50.8 |
|
40×30×29.1 |
100×82×29.7 |
180×150×48.1 |
|
40×30×20.5 |
100×86×32.9 |
185×160×50.8 |
|
40×30×20.5 |
105×80×35.1 |
190×165×50.8 |
|
42×28×20.7 |
110×85×35.1 |
195×170×50.8 |
|
45×29×31.1 |
110×92×29.7 |
200×175×50.8 |
|
45×31×20.7 |
110×96×32.9 |
210×185×50.8 |
|
45×35×29.1 |
115×90×35.1 |
220×190×48.1 |
|
50×34/1×26.7 |
115×97×29.7 |
220×195×50.8 |
|
50×34×31.1 |
120×95×35.1 |
230×205×50.8 |
|
50×38×28.9 |
120×106×32.9 |
240×215×50.8 |
|
55×39/1×26.7 |
125×100×38.1 |
250×225×50.8 |
|
55×39×31.1 |
125×103×36.7 |
250×220×48.1 |
|
56×40×26.7 |
125×108×40.9 |
254×224×53.8 |
|
60×44/1×26.7 |
130×105/1×38.1 |
260×235×60.5 |
|
60×44×31.1 |
130×105×44.4 |
275×250×44.7 |
|
60×48×28.9 |
135×110×44.4 |
280×250×54.4 |
|
63×47/1×26.7 |
135×110/1×38.1 |
280×250×56.3 |
|
63×47/2×32.1 |
140×115×44.4 |
280×255×50.8 |
|
63×47×31.1 |
140×115/1×38.1 |
300×275×44.7 |
|
63×51×28.9 |
140×123×40.9 |
320×290×54.4 |
|
65×49×26.7 |
140×118×36.7 |
320×290×61.4 |
|
65×50×31.1 |
145×120/1×38.1 |
320×295×50.8 |
|
70×50×35.1 |
145×120×44.4 |
360×335×50.8 |
|
|
|
400×375×50.8 |
